ILS12.75Dの製品情報

Ils12.75Dの外観
Ils12.75Dの展開図

ILS12.75Dの特徴

ユニバーサル社製レーザー加工機の最高峰モデル

ILS12.75Dは、製品ラインアップの中で、最も広い加工エリアを持ち、最大出力のレーザー発振器を搭載できるユニバーサルの「最高峰モデル」です。自動組立ラインにも組み込むことができる最も汎用性の高い高性能レーザー加工機です。

ラインアップ中最大の加工エリア 幅1,219.2mm×奥行き609.6mm

加工エリアは 幅1,219.2mm×奥行き609.6mm(サイドドア解放時 ∞×609.6mm)とラインアップ中最も広い加工エリアを持つモデルです。

長尺の素材も加工が可能

ILS9.75Dと同様、加工エリアに収まらない長い素材やロール状に巻いた素材の加工も、レーザー加工機本体のサイドドアを開くことのできるパススルー(オプション)機能とクラス4 モジュールにより安全にレーザー加工が行えます。

レーザー発振器は10~150Wから選択可能

デュアルレーザー構成(レーザー発振器を2本同時に搭載できるシステムズ)が標準に装備され、最大150ワットまで搭載できる高出力レーザー加工機です。

産業用途も対応可能

ILS12.75Dは、1台単独で使用できるだけでなく自動組立ラインにも組み込んで使用する産業用途にも対応できます。また、レーザーの安全基準(CDHR適合)のクラス1、又はクラス4に切り替えることができる世界で唯一のCO2レーザー加工機です。

ILS12.75Dの製品仕様

レーザー発振器RF励起 封じ切り炭酸ガスレーザー(発振波長10.6μ)
冷却方法空冷方式(発振器内蔵)
加工範囲(幅×奥行)1,219.2×609.6mm (サイドドア解放時 ∞×609.6mm)
最大収容サイズ(幅×奥行×高さ)1,334×762×305mm
本体外形サイズ(幅×奥行×高さ)1,753×1,168×1,105mm
ロータリー加工最大260mm ※オプション ロータリーフィクスチャ使用時
最大積載重量(Z軸モーター)27Kg
本体重量195Kg
レーザー出力10/25/30/40/50/60/75W ILS9.75Dは、レーザー発振器2本で最大150Wまで搭載可能。
レーザー発振器の重量10W=6㎏、25/30=9㎏、35/40=10㎏、45/50/55/60W=12㎏、75W=15㎏
プロッタースピード3,500mm/秒(ラスターモード時)
フォーカスレンズ
(ビームスポット径)
標準2.0インチ(127μ)、オプション 3インチ(228μ)、HPDFO 2.0インチ(25μ)
駆動パルスレート1~1,000ppi(1%単位で可変)
駆動解像度2,000dpi、1,000dpi、500dpi、333dpi、250dpi、200dpi、83dpi
(7段階コントロール)
加工モードラスターモード、ベクターモード
コントロールパネルFive Button Keypad
ファイルストレージなし(制御用PCに最大2000件蓄積可能)
インターフェイス(PC接続)USB2.0 Hi Speed、
対応OS WindowsXP、Windows Vista、Windows7、8 (32、64ビット)
オートフォーカスソニックセンサー方式 素材高さ入力方式
電源仕様単相220V/15A 50/60Hz ※アース接続必須
外部必要排気6インチあたり1,000CFM 静圧1.5 kPa 1,700 m3/hr
外部排気口サイズΦ101.6 mm X 2 ※トラベリングエキゾースト(移動排気システム)使用時は、101.6 mm X 1 追加
火災センサー加工テーブル内の温度を監視し、45℃を超えると警報ブザーを鳴らしてシステムを緊急停止します。
※本体背面に火災センサー用に独立した専用9V電池搭載
動作温度(保管温度)動作湿度使用可能範囲 10℃から35℃(10℃から30℃)結露が発生しない湿度 /推奨範囲22℃~25℃
本体カラーレッド
安全性JIS「レーザー製品の放射安全基準C6802 class-1」 準拠 CDRH準拠 EN60825-1準拠
※レッドドットポインターは class-2、パネル開放時CDRH class-4

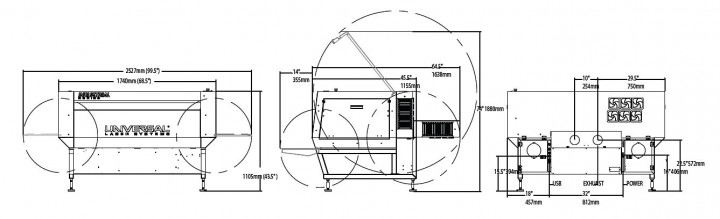

Ils12.75Dの寸法図

ILS12.75Dの主なオプション機器

ユニバーサル社(純正)のオプション機器は以下の通りです。お客様の加工目的に応じて必要なものをお選び下さい。

ハイパワー高密度集積レンズ(HPDFO)

ハイパワー高密度集積レンズ写真彫刻や金属マーキングに使用するハイパワー高密度集積レンズです。
ハイパワー高密度集積レンズ(HPDFO)

エアアシストシステム

エアアシストバックスイープ加工時の発火防止や粉塵を除去して加工品質を高め、光学系・駆動系を防護する装置です。
エアアシストシステム

トラベリングエキゾースト

トラベリングエキゾーストX軸レールのスリットから直接粉塵やガスを吸引するシステムです。
トラベリングエキゾースト

カッテングテーブル

カッテングテーブル主にアクリルや木材などのカットで熱や粉塵を逃がすために使用する加工テーブルです。
カッテングテーブル

ロータリーフィクスチャ

ロータリーフィクスチャ円筒形の加工対象を加工台にワンタッチで装着するための冶具です。
ロータリーフィクスチャ

クラス-4 モジュール

クラス-4 モジュールイドドアパネル開放時の安全装置解除機構です。
クラス-4 モジュール

ワンタッチレーザーフォト

ワンタッチレーザーフォト写真彫刻用の画像データを素早く作成するソフトです。
ワンタッチレーザーフォト

ILS12.75Dの主な周辺機器

お客様のレーザー加工機の使用目的や環境に合わせて、各種の周辺機器をご用意しています。

集塵脱臭装置

集塵脱臭装置レーザー加工時に発生するガスや煙、粉塵を浄化する装置です。
集塵脱臭装置

エア・コンプレッサー

コンプレッサー加工する素材や製品を保護するためのエアアシストシステムに必要な圧縮空気を作る装置です。
エア・コンプレッサー

トランス

トランスレーザー加工機本体の電源用に使用します。(110Vまたは220V昇圧)
トランス

画像編集ソフト

コーレルドロー画像データの作成や取り込に使用する画像編集ソフトです。
画像編集ソフト
